隨著科技的發(fā)展，行業(yè)在進(jìn)步，生產(chǎn)工藝的改善趨向成熟，輥壓機(jī)在水泥、冶金、礦山等行業(yè)中已得到廣泛的應(yīng)用，它的應(yīng)用對單位產(chǎn)品電耗的降低、磨機(jī)產(chǎn)量的提高及產(chǎn)品質(zhì)量都有著明顯的提高。
在水泥輥壓機(jī)輥面技術(shù)上不斷推陳出新，各生產(chǎn)廠家分別研制了不同的輥面形式，有：堆焊輥、復(fù)合輥/合金輥、柱釘輥等，但其輥面的磨損、剝落、崩塊等問題是一直困擾各生產(chǎn)企業(yè)及設(shè)備開發(fā)商的一道難題，輥壓機(jī)輥套從初始的堆焊輥逐漸改進(jìn)到現(xiàn)今市場上的鑲嵌式柱釘輥，后者相較堆焊輥有著明顯的優(yōu)勢：首先柱釘?shù)哪湍バ阅芏押篙伿菬o法與之比擬的，其次在生產(chǎn)應(yīng)用中柱釘輥面對各種物料適應(yīng)性非常強(qiáng)，且生產(chǎn)指標(biāo)比較穩(wěn)定;美中不足的是，鑲嵌式柱釘輥在使用過程中普遍存在的問題也一直未能得到很好的解決，例如：
1、輥套母體表層磨損受制于鑲嵌式柱釘輥的生產(chǎn)工藝，因柱釘輥套母體也是像堆焊輥套母體那樣由42CrMo材料鍛造而成，雖說經(jīng)調(diào)質(zhì)后母體表層硬度在HRC53左右，如物料易磨性稍差，會使母體像堆焊輥那樣表層磨損后形成大面積掉釘?shù)膯栴}。

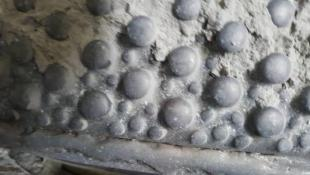

圖例一：
2、輥套母體表層崩損，輥壓機(jī)系統(tǒng)運(yùn)行中使用除鐵裝置已成標(biāo)配，不可否認(rèn)的是部分企業(yè)在生產(chǎn)運(yùn)行中該設(shè)備形同擺設(shè)也是存在的，而系統(tǒng)中進(jìn)入不吸磁鐵件也為常事，因輥套母體為鍛造而成，整體強(qiáng)度稍顯不足，很容易在進(jìn)入鐵體時將母材表層崩損，如不及時修復(fù)短時間內(nèi)會使崩損點(diǎn)像堆焊輥套那樣造成往深處磨損及周邊擴(kuò)展的問題發(fā)生。

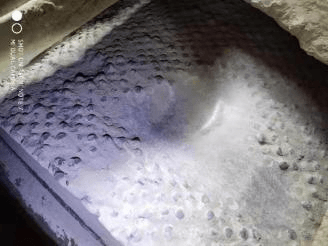

圖例二：
3、輥面變形，輥套母體為42CrMo鍛造而成，雖經(jīng)調(diào)質(zhì)后表面耐磨層硬度在HRC53左右，但耐磨層厚度只有6mm左右，其母體基礎(chǔ)強(qiáng)度、抗壓性能稍差，在生產(chǎn)運(yùn)行中因物料進(jìn)料不均而造成擠壓面不均，輥體會像堆焊輥那樣形成凹、凸不平的輥面，從而影響到生產(chǎn)運(yùn)行指標(biāo)。
圖例三：
4、掉釘問題：柱釘與套體上孔的配合為過盈裝配加膠粘合，圖例:
輥體運(yùn)行時柱釘會受到非軸向力傳導(dǎo)至粘膠及輥體，過盈量的設(shè)置、輥套母體的強(qiáng)度高低會在實(shí)際運(yùn)行中檢驗(yàn)出是否會出現(xiàn)在非軸向力的作用下將輥體孔壁沖擊變形，導(dǎo)致柱釘與孔間隙增大，從而使柱釘脫落。再者各系統(tǒng)物料溫度不同，如物料在出現(xiàn)高溫段時鑲嵌的柱釘與鉆孔間粘膠溶膠而引起柱釘脫落，如不及時補(bǔ)釘維護(hù)，很容易造成柱釘脫落處的母體磨損從而出現(xiàn)相關(guān)的問題。
圖例四：
以上弊端無論哪一種情況出現(xiàn)，在線是很難修復(fù)到位的。而設(shè)備帶病運(yùn)轉(zhuǎn)不僅不能達(dá)到降低能耗的目的，很可能導(dǎo)致嚴(yán)重的事故。
為解決以上幾點(diǎn)問題，江蘇雙發(fā)機(jī)械有限公司根據(jù)多年的市場調(diào)研，研制開發(fā)出全新的輥壓機(jī)鑄釘合金輥套，現(xiàn)已在市場上廣泛使用，鑄釘輥套采用嵌入式同步澆注一次成型工藝，與傳統(tǒng)的柱釘鑲嵌工藝模式相較，鑄釘合金輥套在生產(chǎn)運(yùn)行中永不掉釘，圖例：
因輥體表層為韌性優(yōu)良的高合金鋼，合金鋼的硬度為HRC61-68間，厚度為60mm左右，所以在生產(chǎn)運(yùn)行中很難出現(xiàn)系統(tǒng)進(jìn)入鐵件而出現(xiàn)崩塊使之加深且向周邊擴(kuò)展的可能，在柱釘耐磨的同時輥體表層也相應(yīng)的提高了耐磨強(qiáng)度，合金鋼厚度在60mm左右，母體強(qiáng)度相應(yīng)的增高使之在生產(chǎn)運(yùn)行中不會出現(xiàn)因進(jìn)料不均而造成輥面變形的情況發(fā)生，柱釘為嵌入式同步澆注一次性完成，無論物料的溫差如何在生產(chǎn)運(yùn)行中永不會出現(xiàn)掉釘?shù)膯栴}。因改變了傳統(tǒng)的鑲嵌制造工藝模式，使鑄釘輥套在生產(chǎn)運(yùn)行周期內(nèi)無需維護(hù)、極大的控制了生產(chǎn)成本的提高和繁瑣的補(bǔ)釘?shù)刃迯?fù)等工作，也相應(yīng)的延長了產(chǎn)品使用壽命。在離心澆注一次成型生產(chǎn)工藝中，雙發(fā)機(jī)械可生產(chǎn)澆注至水泥行業(yè)中較大規(guī)格的Φ2200X1600mm輥壓機(jī)柱釘輥套。

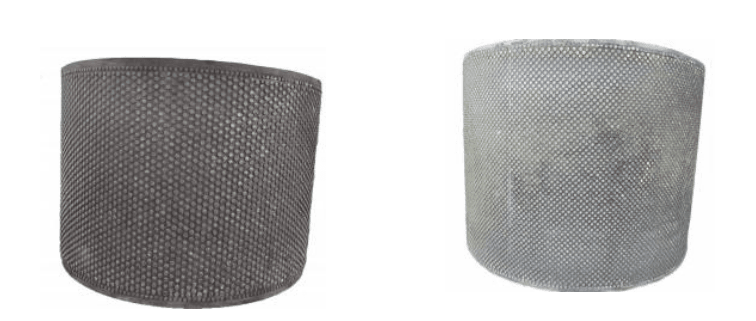

附圖：
鑄釘合金輥套技術(shù)參數(shù)：
1、柱釘主要化學(xué)成份：鎢含量>87%，鈷含量>10%;
2、柱釘硬度：HRC73-78;
3、母材材質(zhì)：高合金鋼，硬度：HRC61-68間。
鑄釘合金輥套發(fā)明專利證書：
鑲嵌式柱釘輥與鑄釘輥數(shù)據(jù)對比：
目前，該鑄釘合金輥套已在華潤水泥、塔牌集團(tuán)、南方水泥等規(guī)模化使用，歡迎業(yè)內(nèi)人士考察。
鑄釘合金輥套咨詢電話：王總13809017909 張總18910037609
